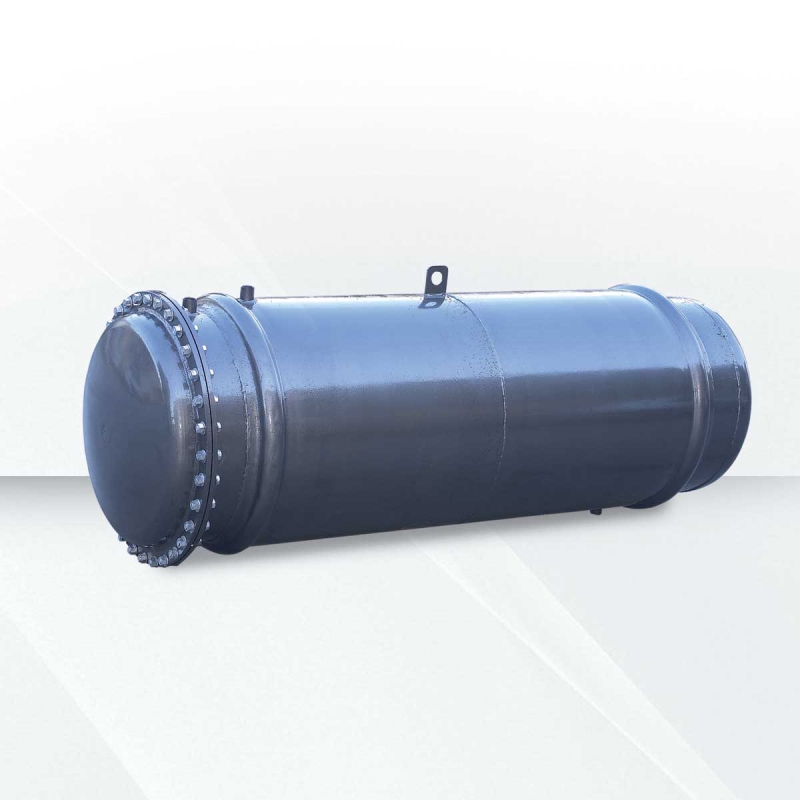

Sıcaksu Hazırlayıcı (Boyler) Boyunlu Bombeli Kapaklı, Çift Cidarlı Cihaz

YB Serisi

Sıcaksu Hazırlayıcı (Boyler) Boyunlu Bombeli Kapaklı, Çift Cidarlı Cihaz

Cihaz İçi Hacmi (Litre) D d1 min d2 min e1  e2 e3 L1 L2 L3 I1 s1Min s2Min s3Min Mesnet Açıklığı I2
R G R G R G
800 700 R 25 R 25 0 180 65 2175 2375 2250 1660 6,5 5,0 7,0 4,75 9,0 7,0 1405
1000 750 R 40 R 32 0 180 90 2375 2575 2450 1840 7,0 5,5 7,5 5,0 9,5 7,0 1590
1500 900 R 40 R 32 100 275 156 2500 2700 2575 1910 8,0 6,0 8,0 6,0 10,5 8,0 1665
2000 1000 R 40 R 32 50 300 200 2725 2925 2800 2415 8,5 6,5 9,0 6,5 11,5 9,0 1860
2500 1000 R 50 R 40 50 300 200 3400 3600 3475 2790 9,5 7,5 9,0 6,5 11,5 9,0 2535
3000 1000 R 50  R 40 50  300 200 4050 4250 4125 3440 10,0 7,5 9,0 6,5 11,5 9,0 3175
4000 1100 R 65 R 50 50 300 240 4475 4675 4550 3805 11,0 9,0 9,5 7,0 12,0 10,0 3550
5000 1200 R 65 R 50 50 300 255 4700 4800 4775 3975 11,0 9,0 10,0 8,0 13,0 11,0 3720

Cihaz İçi Hacmi (Litre) D1 d3 I3 I4 I5 S5 Hacim Litre Isıtma Yüzeyi Yaklaşık Cihaz Ağırlığı
R G
800 750 R 25 1260 300 140 3.0 75 2,8 390 324
1000 800 R 50 1445 300 140 3.0 77 3,5 473 395
1500 960 R 50 1510 300 140 3.0 119 4,3 650 530
2000 1060 R 65 1715 300 150 3,5 147 5,4 855 700
2500 1060 R 65 2390 300 150 3,5 205 7,6 1127 1122
3000 1060 R 65 3040 300 150 3,5 260 9,6 1380 1122
4000 1170 R 75 3350 300 160 4.0 336 11,8 1835 1577
5000 1270 R 75 3575 300 160 4.0 429 13,5 2125 1837

Cihaz İçi Hacmi (Litre) D e1 e2 L1 L3 I1 s1 s2 Mesnet Açıklığı I2 D1 d3 I3

I4 I5 s5 - Hacim Litre Isıtma Yüzeyi (m2)
R G R G
150 350 50 70 1710 1620 1385 4,5 3,5 3,5 2,5 1210 400 R 40 1110 205 100 2,5 - 30 1,25
200 400 70 75 1735 1635 1390 4,5 3,5 4 3 1220 450 R 40 1120 205 100 2,5 - 34 1,45
300 450 75 90 2035 1925 1675 5 4 4,25 3,25 1500 500 R 50 1400 205 110 2,5 - 47 2,0
500 600 80 140 1935 1795 1515 6 4,5 6,25 4 1340 650 R 50 1240 205 110 2,5 - 54 2,4

Cihaz İç Hacmi (Litre) d4 d5 d6 s6 Civata Yaklaşık Cihaz Ağırlığı
R Adedi R G
150 440 395 18 12 M 16 24 108 93
200 490 445 18 12 M 16 28 128 108
300 540 495 18 12 M 16 32 176 153
500 710 655 22 16 M 20 32 305 228
* Ürün geliştirme kapsamında, değerler değişim gösterebilir.

Fiyatlarımıza KDV dâhil değildir.
Fiyatlarımız fabrika teslimidir.
Teslimat aşamasında, vergi oranındaki değişimler ürün fiyatına yansıtılır.
Hammadde maliyetlerindeki değişimler, fiyatlara yansıtılır.

SERPANTİNLİ BOYLER - 10 ATÜ
HACİM ÖLÇÜ (cm) EPOKSİ GALVANİZ DALDIRMA
800 Lt. 700 x 2175 2.970 TL 4.720 TL
1000 Lt. 750 x 2375 3.600 TL 5.650 TL
1500 Lt. 900 x 2500 4.530 TL 7.010 TL
2000 Lt. 1000 x 2725 5.500 TL 8.440 TL
2500 Lt. 1000 x 3600 6.160 TL 10.440 TL
3000 Lt. 1000 x 4050 6.930 TL 12.155 TL
4000 Lt. 1100 x 4475 7.700 TL 13.230 TL
5000 Lt. 1200 x 4700 9.625 TL 16.445 TL

GÖMLEK BOYLER - 10 ATÜ
800 Lt. 700 x 2175 2.970 TL 5.005 TL
1000 Lt. 750 x 2375 3.740 TL 6.260 TL
1500 Lt. 900 x 2500 5.280 TL 8.870 TL
2000 Lt. 1000 x 2725 5.940 TL 10.300 TL
2500 Lt. 1000 x 3600 6.380 TL 11.300 TL
3000 Lt. 1000 x 4050 7.425 TL 13.230 TL
4000 Lt. 1100 x 4475 8.525 TL 14.660 TL
5000 Lt. 1200 x 4700 9.680 TL 17.875 TL

SERPANTİLİ VE GÖMLEK BOYLER - 10 ATÜ
800 Lt. 700 x 2175 3.520 TL 5.720 TL
1000 Lt. 750 x 2375 43290 TL 7.080 TL
1500 Lt. 900 x 2500 5.390 TL 9.295 TL
2000 Lt. 1000 x 2725 6.490 TL 10.940 TL
2500 Lt. 1000 x 3600 6.930 TL 11.870 TL
3000 Lt. 1000 x 4050 8.250 TL 13.875 TL
4000 Lt. 1100 x 4475 9.570 TL 16.020 TL
5000 Lt. 1200 x 4700 11.000 TL 18.950 TL
